Los rodamientos giratorios constituyen el núcleo crítico absoluto de la maquinaria pesada. Una sola falla estructural resulta en un tiempo de inactividad catastrófico del equipo. Peor aún, crea graves riesgos de seguridad en los lugares de trabajo activos. La especificación de estos enormes componentes requiere un enfoque de ingeniería preciso. Nunca es un proceso simple y único para todos. Las demandas operativas de una grúa torre estacionaria difieren enormemente de las de una excavadora de cadenas en movimiento continuo. Los diseñadores de equipos necesitan un método confiable para elegir las mejores piezas rotativas. Este artículo presenta un marco definitivo, centrado en la ingeniería. Aprenderá cómo evaluar y preseleccionar adecuadamente los componentes correctos. Basamos esta metodología en datos de carga verificados, integridad estructural y realidades específicas de la aplicación. Profundicemos en los criterios exactos necesarios para mantener su maquinaria girando de forma segura y eficiente bajo cargas extremas. Este enfoque proactivo previene fallas estructurales desastrosas.
El equipo dicta el perfil de carga: las grúas exigen una alta resistencia a los momentos de inclinación, mientras que los perfiles de carga que soportan las excavadoras deben tener en cuenta fuertes impactos dinámicos.
El engranaje importa: La selección de un rodamiento giratorio de engranaje externo versus una configuración interna altera fundamentalmente el acceso al mantenimiento y la integración del piñón.
Mire más allá de las tablas estándar: la selección precisa de rodamientos giratorios requiere tener en cuenta la rigidez estructural, la planitud de la superficie de montaje y los factores de seguridad específicos de la aplicación.
La verificación de proveedores es fundamental: seleccione proveedores preseleccionados basándose en certificaciones de materiales verificables, datos de pruebas destructivas y soporte de ingeniería personalizado, no solo precios de referencia.
La maquinaria pesada opera en entornos muy implacables. Debemos analizar minuciosamente el perfil operativo específico antes de elegir cualquier componente estructural. Un componente diseñado para una rotación suave se romperá ante fuertes impactos.
Las grúas realizan principalmente tareas estáticas y de elevación de objetos pesados. Suspenden cargas útiles masivas en el aire en radios extremos. Esta geometría específica crea tremendos momentos de vuelco en la base de la máquina. Una de alta calidad corona giratoria de grúa debe resistir estas intensas fuerzas gravitacionales. También debe resistir fuertes cargas de viento durante períodos estacionarios prolongados. Los ingenieros aplican estrictos factores de seguridad a estos diseños.
A menudo verá requisitos de factor de seguridad que oscilan entre 1,33 y 1,5 o más. Los estándares de cumplimiento regionales dictan en gran medida estos multiplicadores exactos. Los momentos de vuelco intentan separar la estructura superior del tren de aterrizaje. Por lo tanto, la geometría de la pista de rodadura debe bloquear los elementos rodantes de forma segura en su lugar. El diseño prioriza la capacidad de carga axial extrema combinada con una resistencia al momento excepcional.
Los equipos de movimiento de tierras se enfrentan a una realidad mecánica completamente diferente. Las excavadoras sufren tensiones rotacionales continuas y repetitivas durante cada turno. Generan fuertes vibraciones durante todo el ciclo de excavación. Un perfil preciso de carga de soporte de excavadora exige, por encima de todo, una alta capacidad radial. Debe demostrar una resiliencia increíble contra impactos repentinos y discordantes.
Considere un escenario en el que el cucharón de una excavadora choca repentinamente con granito sólido escondido bajo tierra. Este enorme choque cinético viaja directamente hacia la pluma y hacia la junta rotacional. Las excavadoras también requieren soluciones de sellado altamente especializadas. El polvo abrasivo, el barro húmedo y el agua ácida amenazan constantemente las pistas de rodadura internas. Los sellos industriales estándar fallan rápidamente en estas zanjas. Debe especificar sellos de barrera robustos para evitar la entrada de contaminación y el desgaste rápido.
A continuación, debemos examinar cómo se transfiere el par de rotación entre el motor de accionamiento y la superestructura. La relación mecánica que conecta el rodamiento y el engranaje representa un punto de decisión principal en el diseño de equipos. Hacer esto mal conduce a fallas prematuras del piñón y costos de mantenimiento excesivos.
El par de rotación se mueve desde un motor de accionamiento hidráulico o eléctrico a través de un piñón. Este piñón engrana directamente con los dientes tallados en una de las coronas de orientación. Debes decidir si estos dientes pertenecen al anillo interior o al anillo exterior. Esta elección afecta a todo el diseño del chasis.
Los diseñadores de equipos suelen elegir entre dos configuraciones de accionamiento principales. Cada configuración ofrece distintas ventajas mecánicas y operativas.
Configuraciones de engranajes externos: un cojinete giratorio de engranaje externo maximiza el diámetro de paso del engranaje. Este diámetro mayor requiere menos torque del motor de accionamiento para hacer girar la máquina. Proporciona rutinas de inspección visual simplificadas. Los equipos de mantenimiento pueden observar fácilmente el desgaste de los dientes y aplicar la lubricación manual. Recomendamos encarecidamente esta opción para máquinas con limitaciones de espacio interno en la carcasa.
Configuraciones de engranajes internos: a veces, el motor de accionamiento primario requiere protección física adicional. Una configuración de engranajes internos mantiene el motor y el piñón completamente dentro del chasis del equipo. El pesado marco exterior de acero protege la delicada malla de graves peligros ambientales. Previene daños catastróficos causados por la caída de rocas, escombros o lodo profundo.
Ciertas aplicaciones requieren sistemas de accionamiento totalmente independientes. No siempre es necesario mecanizar dientes de engranaje en el anillo del rodamiento. Las configuraciones sin engranajes funcionan excepcionalmente bien para plataformas elevadoras especializadas. Estas plataformas suelen utilizar transmisiones de fricción secundarias o sistemas de correas externas para controlar la rotación. Quitar los dientes del engranaje simplifica la fabricación y reduce el peso inicial del componente.
La selección adecuada de los rodamientos giratorios depende completamente de la elección de los elementos rodantes internos adecuados. Debemos hacer coincidir el marco estructural interno con los límites de carga operativa esperados. No puede intercambiar configuraciones sin recalcular completamente los márgenes de seguridad.
Los diseños de rodamientos de bolas proporcionan soluciones rotacionales altamente rentables. Ofrecen un excelente movimiento de baja fricción. Sin embargo, conllevan estrictas limitaciones de carga física. Encontrará configuraciones de una sola fila apropiadas para grúas livianas y miniexcavadoras más pequeñas. Los diseños de doble fila añaden una estabilidad significativa al distribuir las fuerzas en dos pistas de rodadura. Sin embargo, todavía se quedan cortos cuando enfrentan momentos de cambio masivo a escala industrial.
Las configuraciones de rodillos cruzados ofrecen una rigidez estructural superior en comparación con los diseños de bolas. Los rodillos cilíndricos alternan su orientación en ángulos de 90 grados. Esta geometría ofrece una precisión rotacional excepcional. Estos componentes manejan cargas radiales, axiales y de momento simultáneas de manera muy efectiva. Debe especificar configuraciones de rodillos cruzados cuando la estabilidad de la carga y el posicionamiento preciso sean más importantes.
Los equipos masivos de elevación y movimiento de tierras requieren soluciones extremas para trabajos pesados. Los rodamientos de rodillos de tres hileras separan completamente las trayectorias de carga axial y radial. El diseño utiliza rodillos orientados horizontalmente para cargas axiales y rodillos orientados verticalmente para cargas radiales. Esta clara ventaja de ingeniería evita concentraciones complejas de tensiones dentro de la pista de rodadura. Posicionamos esta configuración como la opción óptima para grúas marinas de máxima capacidad. Las excavadoras mineras ultragrandes también dependen en gran medida de esta robusta arquitectura para sobrevivir décadas de abuso.
Nunca adivines tus límites teóricos. Siempre compare sus cargas dinámicas calculadas con la curva límite estática específica del fabricante. Debe realizar cálculos exhaustivos de vida útil para garantizar la seguridad a lo largo del tiempo. Los ingenieros utilizan el análisis de elementos finitos para visualizar cómo se transfieren las cargas a través de los elementos rodantes.
Tabla 1: Comparación de estructuras de rodamientos de giro comunes
Tipo de estructura interna | Fuerza de carga primaria | Nivel de rigidez | Aplicación de maquinaria ideal |
|---|---|---|---|

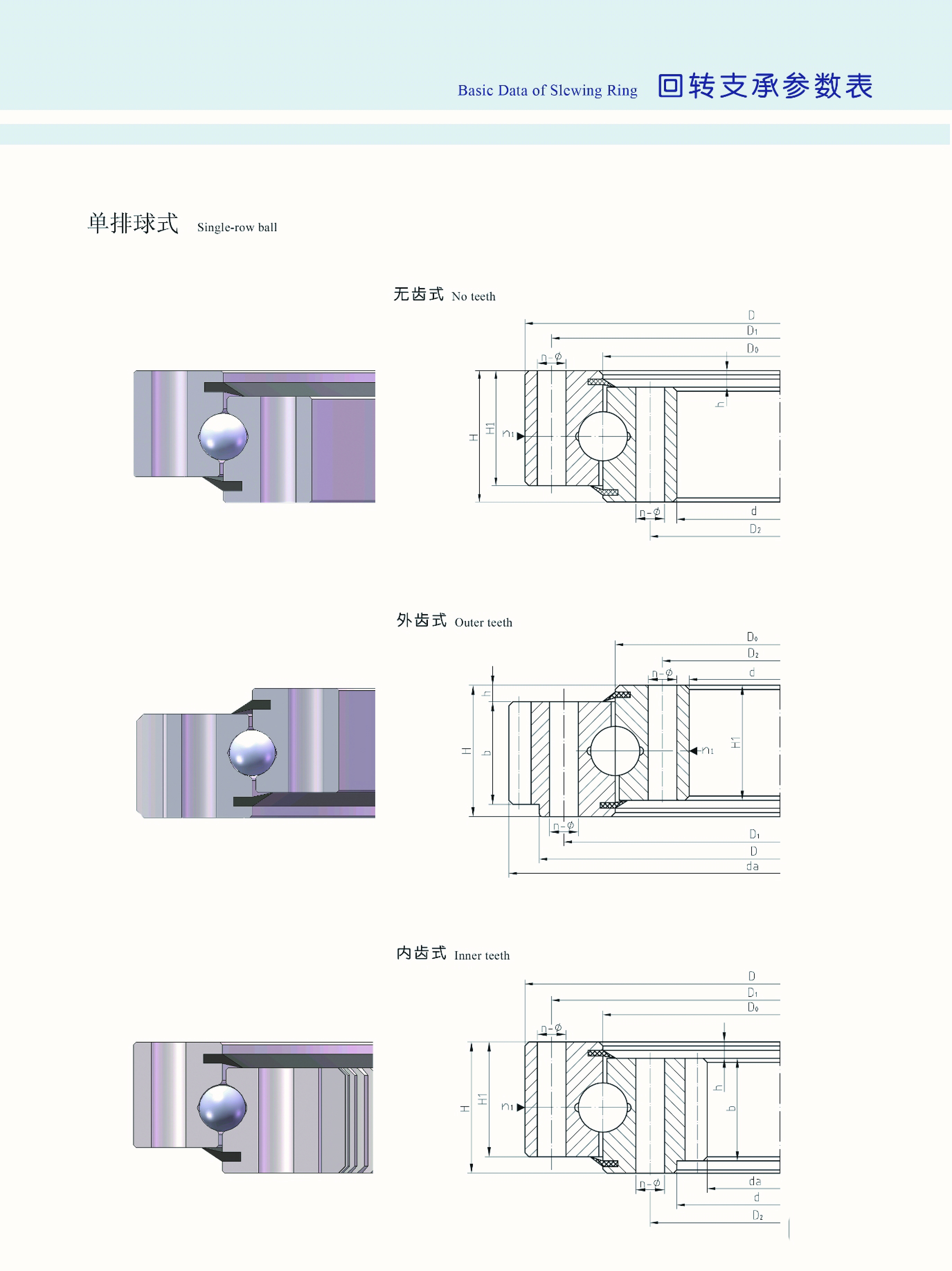

Bola de una sola fila | Axial ligero y radial | Bajo a moderado | Miniexcavadoras, grúas utilitarias ligeras. |
Bola de doble fila | Momento moderado | Moderado | Grúas móviles de tamaño medio |
Rodillo cruzado | Multidireccional Simultáneo | Alto | Grúas de posicionamiento de precisión, equipos compactos |
Rodillo de tres hileras | Axial extremo y momento | Muy alto | Grúas marinas, excavadoras mineras masivas |
Incluso los componentes de mayor calidad fallan rápidamente si no se implementan correctamente. Los límites teóricos no significan nada si la instalación física introduce defectos fatales. Veamos los errores de instalación más comunes y cómo evitarlos de forma proactiva.
Una corona giratoria es tan rígida como la estructura de acero montada debajo de ella. Debe atornillar el componente a una superficie perfectamente plana y mecanizada con precisión. Las irregularidades de la superficie de montaje causan graves problemas operativos. La falta de planitud crea puntos duros localizados a lo largo de la pista. A medida que el equipo gira, los elementos rodantes aprietan estos puntos estrechos. Estos puntos duros conducen directamente a una rápida degradación de la pista de rodadura y a una falla catastrófica temprana.
Los pernos mantienen unido todo el conjunto giratorio. Debe especificar pernos pretensados con precisión y de alta resistencia para cada instalación. Los procedimientos de tensado inadecuados introducen enormes riesgos estructurales. Las fuerzas de sujeción desiguales provocan directamente una fatiga prematura de los pernos. Un perno suelto transfiere una tensión extrema a sus vecinos. Con el tiempo, esta fatiga en cascada provoca una separación completa y catastrófica entre la superestructura y el tren de aterrizaje.
Siempre limpie a fondo las roscas de los pernos y los orificios de montaje antes de la instalación.
Utilice una llave dinamométrica hidráulica calibrada para lograr la fuerza de sujeción exacta.
Siga una estricta secuencia de apriete en forma de estrella para garantizar una distribución uniforme de la carga.
Vuelva a apretar todos los sujetadores después de las primeras 100 horas de funcionamiento del equipo.
Los entornos de alta fricción destruyen muy rápidamente la grasa lubricante estándar. Debe evaluar críticamente las realidades de la descomposición de la grasa en el campo. Las altas temperaturas y la presión extrema alteran las propiedades químicas fundamentales del lubricante. Una vez que el aceite se separa del espesante, comienza el contacto metal con metal.
Además, los sellos de nitrilo estándar tienen enormes dificultades en ambientes altamente abrasivos. Se rasgan fácilmente con escombros irregulares. Debería actualizarse a sistemas avanzados de sellado de laberintos para aplicaciones severas de minería y movimiento de tierras. Estos complejos sellos crean un laberinto físico. Impiden que los contaminantes lleguen a los elementos rodantes vitales.
Las adquisiciones van mucho más allá de simplemente comprobar las dimensiones del catálogo. Necesita pruebas verificables de la calidad de la ingeniería de sus proveedores potenciales. La opción inicial más barata a menudo se convierte en el error más caro.
Indique a sus equipos de compras que soliciten datos de ingeniería muy específicos. Solicite tablas detalladas de capacidad de carga estática y dinámica adaptadas a su máquina. Solicite cálculos completos de la resistencia de los dientes de los engranajes basados en el torque exacto del piñón. Solicite modelos CAD y 3D. Necesita estos archivos para ejecutar su propio análisis independiente de elementos finitos en la integración del chasis.
La metalurgia básica dicta la supervivencia de los componentes a largo plazo. Requieren pruebas innegables de las profundidades de endurecimiento por inducción de las pistas de rodadura. Si la capa endurecida es demasiado superficial, la pista de rodadura se aplastará bajo carga. Asegúrese de que el material del núcleo posea una alta resistencia al impacto para sobrevivir a cargas de impacto. Las especificaciones comunes de la industria incluyen acero forjado 42CrMo o 50Mn. Solicite datos de pruebas destructivas y certificados de fábrica para confirmar estas propiedades físicas antes de firmar cualquier orden de compra.
Encuadre su decisión de compra crítica en torno a la longevidad del ciclo de vida a largo plazo. No se fije únicamente en el precio unitario inicial. Los componentes de baja calidad suelen fallar miles de horas antes. Debe tener en cuenta el enorme coste del tiempo de inactividad por sustitución. Un anillo defectuoso deja a tierra toda una obra en construcción. Considere los intervalos de mantenimiento y la mano de obra de reemplazo durante la evaluación final del proveedor. Una pieza altamente duradera y diseñada por expertos ahorra un inmenso capital durante diez años de operación continua y agotadora.
Elegir el conjunto rotacional correcto cierra una brecha de ingeniería crítica. Conecta los límites mecánicos teóricos con las duras realidades de las obras de construcción activas. Los tomadores de decisiones deben priorizar constantemente los datos de carga empíricos y la compatibilidad estructural sólida sobre las especificaciones genéricas del catálogo. Las grúas necesitan una resistencia increíble a los momentos de vuelco. Las excavadoras exigen una resistencia inigualable frente a cargas de choque violentas y constantes.
Hacer coincidir los elementos rodantes internos y las configuraciones de engranajes con su máquina específica garantiza un rendimiento seguro y confiable. Un anillo correctamente especificado y meticulosamente instalado proporcionará miles de horas de funcionamiento sin problemas. Recomendamos encarecidamente buscar orientación experta antes de finalizar cualquier diseño de equipo. Comuníquese con nuestro equipo de soporte de ingeniería para una evaluación personalizada del perfil de carga o descargue nuestra guía técnica de dimensionamiento para comenzar su próximo proyecto hoy.
R: La carga equivalente se calcula utilizando una fórmula especializada que combina la carga axial máxima, la carga radial y el momento de inclinación total. Los ingenieros aplican un factor de seguridad específico de la aplicación según el tipo de equipo. Esta carga equivalente final se traza contra la curva límite estática del fabricante para verificar la seguridad estructural.
R: Los ingenieros miden la vida útil en horas de rotación teóricas, lo que se conoce como vida útil L10. Un conjunto de alta calidad suele oscilar entre 10.000 y 30.000 horas de funcionamiento. Sin embargo, esta vida útil depende en gran medida de seguir estrictamente programas de lubricación consistentes, mantener la tensión adecuada de los pernos y nunca exceder los límites de capacidad designados.
R: Recomendamos encarecidamente configuraciones de rodillos cuando su maquinaria opera bajo momentos de inclinación extremos o enfrenta impactos violentos. Los rodillos cilíndricos proporcionan un área de contacto mucho mayor contra la pista de rodadura que las bolas esféricas. Esta geometría ofrece la máxima rigidez estructural y evita que el acero ceda bajo una presión inmensa.
R: Como punto de partida pragmático, lubrique manualmente las pistas de rodadura y los dientes de los engranajes cada 50 a 100 horas de funcionamiento para equipos activos. Sin embargo, las condiciones severas que involucran lodo pesado, agua salada corrosiva o rotación constante requieren sistemas de autolubricación continua para evitar la rápida degradación de la grasa y el desgaste de metal sobre metal.
