La dinámica de fluidos de altas RPM y los ciclos térmicos extremos dejan cero margen para fallas de materiales en turbomaquinarias. Seleccionar la aleación de aluminio adecuada no es una decisión básica. En cambio, sirve como una protección de ingeniería crítica contra rendimientos catastróficos y costosas reclamaciones de garantía. No puede permitirse el lujo de tratar esta elección a la ligera.
Mientras que el titanio o el Inconel dominan las zonas de calor extremo, el aluminio sigue siendo el estándar de la industria para etapas específicas del compresor y aplicaciones del lado frío. Los ingenieros lo eligen constantemente por su superior relación resistencia-peso y su inercia rotacional excepcionalmente baja. Estos rasgos influyen directamente en la rapidez con la que un sistema responde a las variables de entrada.

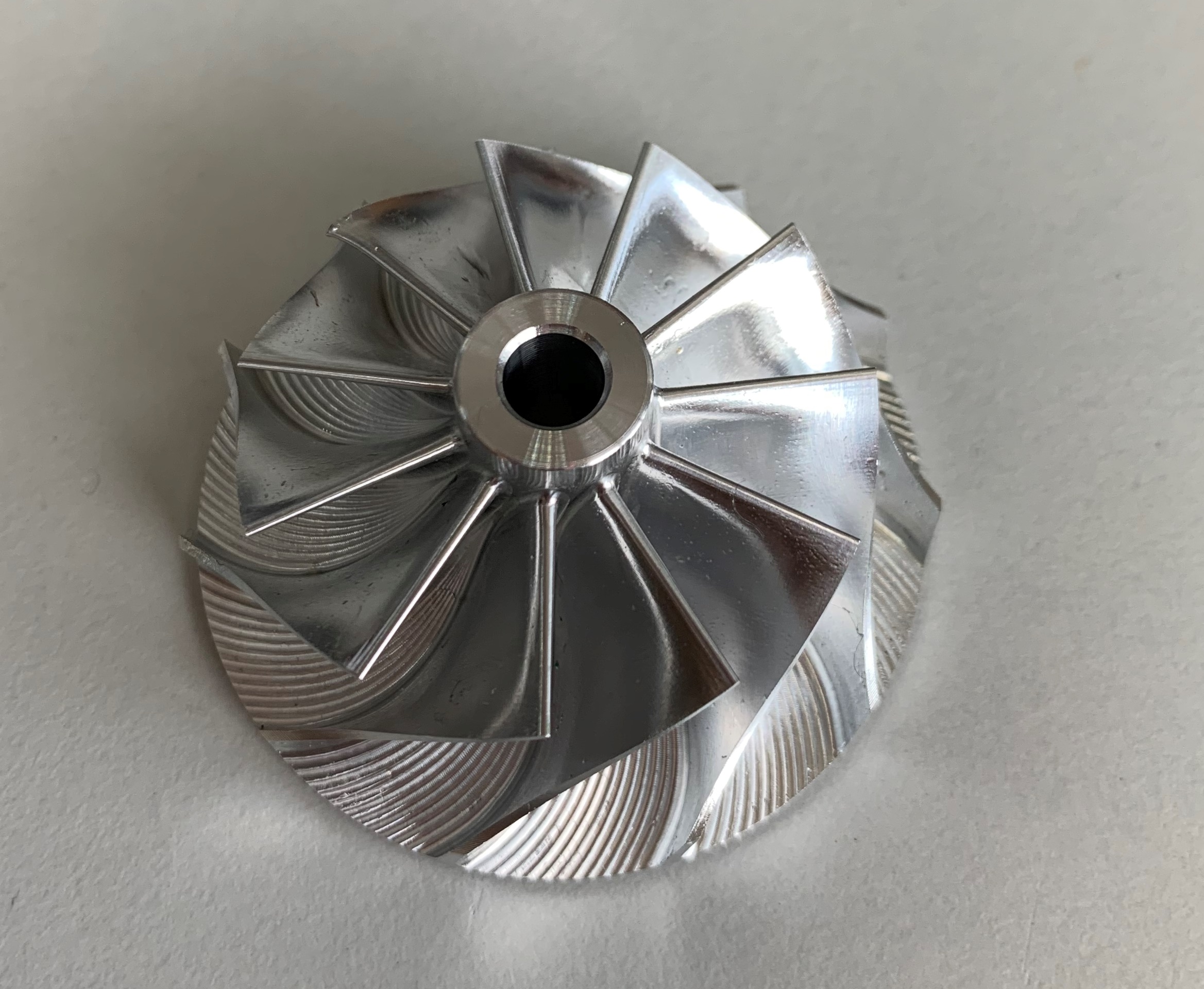

La evaluación de un impulsor de turbina de aluminio requiere ir más allá de la resistencia a la tracción básica. Debe examinar rigurosamente los límites de fatiga a alta temperatura, la maquinabilidad diaria y la resistencia a la fluencia a largo plazo. Continúe leyendo para descubrir cómo alinear las propiedades mecánicas con sus realidades operativas termodinámicas exactas.
Las temperaturas de funcionamiento dictan la aleación: el aluminio estructural estándar se degrada rápidamente por encima de los 150°C; Se requieren aleaciones especializadas como 2618 para una alta retención de calor.
La palanquilla frente a la fundición determina los modos de falla: las aleaciones de palanquilla forjadas ofrecen una estructura de grano superior para componentes de turbina mecanizados a medida y altamente estresados, mientras que las aleaciones fundidas (A356) se adaptan a una producción de alto volumen y con menor tensión.
La maquinabilidad afecta el equilibrio: la estabilidad del material durante el mecanizado CNC de 5 ejes es fundamental para lograr un equilibrio preciso del impulsor y evitar la distorsión geométrica.
La validación del proveedor es obligatoria: el abastecimiento requiere verificar los certificados de materiales, las capacidades de pruebas no destructivas (NDT) y la medición de coordenadas de tolerancia estricta (CMM).
Las decisiones de ingeniería tomadas a nivel material repercuten directamente en la rentabilidad general del negocio. La turbomaquinaria opera bajo limitaciones físicas extremas. En consecuencia, la selección de una aleación inferior desencadena inevitablemente fallos en cascada. Estas fallas comprometen el desempeño y destruyen los presupuestos operativos.
Los materiales más ligeros reducen inherentemente el retraso del turbo. Mejoran la respuesta del acelerador y la agilidad del sistema al minimizar la masa rotacional. Cuando una aplicación exige tiempos de puesta en marcha rápidos, reducir el momento de inercia se convierte en un objetivo principal de ingeniería. Sin embargo, priorizar la reducción de peso sin verificar minuciosamente la resistencia a la fatiga genera un riesgo inmenso. Llevar una aleación ligera más allá de sus límites estructurales provoca habitualmente el estallido prematuro de la rueda. Cuando una rueda explota a 100.000 RPM, a menudo destruye toda la carcasa del compresor circundante, provocando fallos catastróficos en el sistema.
Los equipos de adquisiciones a menudo buscan ahorros iniciales en piezas de aluminio de menor calidad o piezas fundidas de calidad inferior. Estos ahorros iniciales son una ilusión. Se ven rápidamente anulados por los graves costos posteriores de la mala calidad. Cuando los fabricantes utilizan aleaciones inestables, se enfrentan a tiempos de corrección del equilibrio dinámico cada vez más elevados. Las complejas operaciones de mecanizado de 5 ejes generan enormes tasas de desperdicio cuando los materiales de calidad inferior se deforman fuera de la tolerancia. Además, las fallas en el campo exigen costosos reemplazos en garantía y dañan gravemente la reputación de la marca. La inversión en aleaciones aeroespaciales certificadas de alta calidad elimina estos costosos defectos posteriores.
Antes de evaluar cualquier hoja de datos de materiales, los equipos de ingeniería deben definir claramente los umbrales operativos. Debe establecer las RPM máximas sostenidas absolutas y la temperatura máxima de funcionamiento. Un error común implica el uso de especificaciones de temperatura ambiente para entornos dinámicos. Como verificación de supuestos básicos, si las temperaturas ambientales de aplicación exceden consistentemente los 250 °C, el aluminio generalmente enfrenta la descalificación. En estos estados térmicos elevados, la integridad estructural disminuye demasiado rápido, lo que obliga a girar hacia el titanio o las superaleaciones especializadas.
La evaluación de la idoneidad del material requiere un análisis termodinámico y cinético riguroso. Los ingenieros deben descartar los supuestos estructurales estándar. La rotación a alta velocidad introduce tensiones multiaxiales complejas. Se necesitan datos sólidos para predecir cómo se comporta un material en estas duras condiciones durante miles de horas.
Tabla: Métricas de evaluación de materiales de turbomaquinaria
Métrica de evaluación | Definición de ingeniería | Impacto de la aplicación práctica |
|---|---|---|
Límite elástico a alta temperatura | Límite de tensión antes de que se produzca una deformación plástica permanente a temperaturas elevadas. | Evita que la hoja se estire cuando se expone a gases comprimidos calientes. |
Resistencia a la fluencia | Capacidad para resistir deformaciones lentas y permanentes bajo carga sostenida en el tiempo. | Garantiza la estabilidad dimensional durante miles de horas de funcionamiento. |
Resistencia a la fatiga | Esfuerzo máximo que soporta un material durante un número determinado de ciclos de carga. | Evita que se formen microfisuras en las uniones de las raíces de las palas altamente estresadas. |
Peso específico | La relación entre la densidad del material en comparación con una sustancia de referencia. | Dicta el tiempo de arranque y la energía cinética total durante la rotación. |
Las especificaciones de temperatura ambiente son muy engañosas en el diseño de turbomáquinas. Una aleación que exhibe una resistencia increíble a 20°C puede volverse peligrosamente maleable a 200°C. Debe evaluar cómo resiste la aleación la deformación plástica, conocida como fluencia, cuando se la somete a una tensión centrífuga prolongada. Las fuerzas centrífugas empujan activamente las puntas de las cuchillas hacia afuera. Si la aleación carece de límite elástico a alta temperatura, las hojas se estirarán con el tiempo. Este estiramiento conduce inevitablemente a un roce severo en la carcasa y a una falla mecánica inmediata.
Los componentes de la turbomaquinaria soportan intensos golpes aerodinámicos y vibraciones armónicas. Evaluamos la resistencia de un material mediante una curva SN, que traza la amplitud de la tensión frente al número de ciclos hasta la falla. Debe verificar la capacidad del material para soportar millones de eventos de carga cíclicos. Sin una resistencia a la fatiga adecuada, se inician fracturas microscópicas por tensión en las raíces de las palas. Una vez que se forman estas microfisuras, se propagan rápidamente bajo cargas de altas RPM hasta que toda la pala se desprende del cubo central.
La gravedad específica de la aleación elegida influye fundamentalmente en la eficiencia aerodinámica. Un material denso requiere más energía para acelerar. Por el contrario, optimizar la densidad mejora el tiempo de arranque de la rueda del turbocompresor . Los ingenieros deben lograr un equilibrio preciso. La aleación debe seguir siendo lo suficientemente ligera para responder instantáneamente a los cambios dinámicos de fluidos, pero lo suficientemente densa como para mantener la rigidez estructural bajo una presión aerodinámica extrema.
El método utilizado para formar la materia prima dicta su estructura de grano interna. Esta microestructura define en última instancia los límites mecánicos de su producto final. Debe elegir la categoría fundamental correcta antes de abordar geometrías específicas.
Esta aleación se erige como referencia indiscutible en el sector aeroespacial y en los deportes de motor. Los metalúrgicos formulan 2618 utilizando adiciones precisas de cobre y magnesio. Estos elementos de aleación crean una matriz que conserva una resistencia excepcional a temperaturas elevadas.
Estabilidad térmica: Mantiene propiedades mecánicas robustas mucho más allá de los 200 °C, un umbral en el que fallan las aleaciones estándar.
Integridad estructural: el proceso de forjado alinea la estructura del grano, proporcionando una resistencia superior a la propagación de grietas.
Caso de uso ideal: sirve como la mejor opción para aplicaciones de alto rendimiento totalmente mecanizadas mediante CNC que exigen cero concesiones.
Los ingenieros a menudo gravitan hacia el 7075 debido a su enorme resistencia a la tracción a temperatura ambiente. Habitualmente supera al acero dulce en condiciones ambientales. Sin embargo, esta impresionante fuerza cae por un precipicio a temperaturas más altas.
Debilidad térmica: el zinc sirve como elemento de aleación principal, lo que hace que la matriz del material se degrade rápidamente por encima de los 100 °C.
Riesgos de fatiga: Operar el 7075 en zonas de alto calor prácticamente garantiza una deformación por fluencia y una falla catastrófica repentina.
Caso de uso ideal: Sigue siendo altamente viable para el manejo de fluidos estrictamente a temperatura ambiente o etapas de compresión de gas frío.
Las aleaciones fundidas proporcionan la base para los componentes OEM producidos en masa. Las fundiciones vierten aluminio fundido en moldes para crear rápidamente formas casi netas. Este enfoque resulta muy rentable para tiradas de producción masivas.
Eficiencia de fabricación: la fundición ofrece una excelente formación de geometría compleja sin los extensos tiempos de ciclo del fresado de palanquillas.
Defectos microestructurales: El proceso de fundición carece de la estructura de grano densa y predecible del tocho forjado.
Riesgos de porosidad: a medida que el metal fundido se enfría, se forman huecos microscópicos. Esta porosidad inherente hace que un impulsor de aluminio fundido sea más susceptible a fallar por fatiga bajo cargas agresivas.
Incluso la aleación aeroespacial más resistente puede fallar si se procesa incorrectamente. Transformar un bloque de metal en bruto en un dispositivo aerodinámico de alta precisión requiere afrontar graves riesgos de fabricación. Debe controlar el entorno de mecanizado para preservar las propiedades mecánicas innatas del material.
Las palanquillas forjadas almacenan inherentemente tensiones residuales atrapadas durante el proceso de fabricación. La extracción de grandes volúmenes de material de una palanquilla durante el mecanizado puede liberar repentinamente estas tensiones internas. Cuando esto sucede, las hojas de paredes delgadas tienden a deformarse fuera de tolerancia. Los fabricantes deben utilizar espacios en blanco tratados criogénicamente o con alivio de tensión (como los templados T6511) para evitar la distorsión geométrica. Si una pala se deforma aunque sea una fracción de milímetro, destruye el perfil aerodinámico cuidadosamente diseñado.
Generalmente se considera que el aluminio es fácil de mecanizar. Sin embargo, grados aeroespaciales específicos presentan desafíos únicos. Las aleaciones con alto contenido de cobre pueden ser claramente "gomosas", lo que hace que el material se adhiera a la herramienta de corte. Otras aleaciones contienen partículas de silicio abrasivas que degradan rápidamente los bordes de las herramientas. Un mal acabado superficial actúa como un grave perjuicio. Reduce drásticamente la eficiencia aerodinámica al provocar capas límite turbulentas. Peor aún, las marcas de mecanizado en bruto introducen elevadores de tensión microscópicos, lo que proporciona puntos de inicio perfectos para las grietas por fatiga.
La estabilidad rotacional define la vida útil de la turbomáquina. Un componente mecanizado de una turbina debe poseer una densidad de material perfectamente uniforme. Cualquier desviación provoca fuertes vibraciones a altas velocidades. Los huecos en los materiales fundidos o la eliminación desigual de material durante el mecanizado de palanquillas crean desequilibrios de peso inherentes. Los operadores deben corregirlos mediante equilibrio sustractivo, quitando físicamente el material del cubo o la placa posterior. Desafortunadamente, el equilibrado sustractivo agresivo elimina el espesor transversal crítico. Este proceso puede comprometer gravemente la integridad estructural del cubo, provocando una falla exactamente donde más se necesita fuerza. Lograr el equilibrio perfecto del impulsor con una mínima eliminación de material requiere una ejecución CNC impecable.
La transición de la teoría a la producción requiere una estrategia de adquisiciones disciplinada. Debe alinear su selección de materiales con su volumen de fabricación y las capacidades técnicas reales de su proveedor.
Haga coincidir el material con el volumen de fabricación: de forma predeterminada, se utiliza palanquilla 2618 o 7075 mecanizada en 5 ejes para creación de prototipos, tiradas de bajo volumen o niveles de rendimiento extremo. El mecanizado de palanquillas evita costosos costos de herramientas y permite iteraciones rápidas de diseño. Debe evaluar los costos de las herramientas de fundición solo para diseños finalizados y probados que excedan las 1000 unidades anuales.
Verifique las capacidades de mecanizado de su socio: asegúrese de que su socio CNC utilice un verdadero fresado simultáneo de 5 ejes. Algunos talleres dependen del mecanizado posicional 3+2, lo que obliga a la herramienta a detenerse y reposicionarse. Este reposicionamiento frecuentemente introduce errores de indexación entre los segmentos de las palas, arruinando la continuidad aerodinámica. El movimiento simultáneo de 5 ejes garantiza trayectorias fluidas y continuas para superficies de hoja impecables.
Trazabilidad de la demanda: Nunca acepte materiales no verificados. Exija certificaciones AS9100 o ISO 9001 a sus socios de fabricación. Exija trazabilidad del lote de calor de la materia prima para garantizar la autenticidad de la aleación. Además, insista en obtener informes de inspección documentados de la máquina de medición por coordenadas (MMC) que verifiquen que la precisión del perfil final de la hoja coincida perfectamente con su modelo CAD.
Obtener un impulsor de aluminio eficiente requiere alinear meticulosamente las propiedades mecánicas con las realidades termodinámicas específicas de su aplicación. Debe prestar especial atención al límite elástico a alta temperatura y a la resistencia a la fatiga de ciclos altos. Ignorar estas variables conduce directamente a fallas catastróficas del sistema.
Depender únicamente de las hojas de datos básicas de materiales a temperatura ambiente es tremendamente insuficiente. Debe centrarse profundamente en las bandas de temperatura operativa, las diferencias específicas de la estructura del grano entre las variantes fundidas y forjadas y la rigurosidad del proceso de mecanizado elegido. El control de calidad durante el fresado CNC dicta en última instancia la seguridad rotacional.
Como siguiente paso fundamental, consulte con un socio especializado en turbomaquinaria CNC. Pídales que ejecuten análisis completos de elementos finitos (FEA) en sus modelos CAD. Pruebe sus diseños con propiedades específicas de aleaciones de alta temperatura antes de finalizar su lista de materiales. Este paso proactivo garantiza un rendimiento confiable en el campo.
R: Las aleaciones de aluminio estructurales estándar se degradan rápidamente alrededor de los 150 °C (300 °F). Los grados aeroespaciales especializados como el 2618 pueden funcionar de manera confiable hasta 200 °C–230 °C (400 °F–450 °F), dependiendo de la carga centrífuga aplicada. Si su aplicación soporta temperaturas más allá de este umbral, los ingenieros deben realizar la transición al titanio o aleaciones de acero especializadas.
R: El aluminio billet forjado presenta una estructura de grano alineado y muy densa. Permanece completamente libre de la porosidad microscópica inherente al proceso de fundición. Esta integridad estructural permite a los ingenieros diseñar perfiles de pala más delgados y aerodinámicamente más agresivos, capaces de soportar fuerzas centrífugas exponencialmente más altas sin fracturarse.
R: Las aleaciones que mantienen tolerancias dimensionales más estrictas durante el mecanizado suelen poseer una densidad interna muy uniforme. Estos materiales estables requieren muchos menos cortes de corrección de peso durante la fase final de equilibrio dinámico. Minimizar los cortes de equilibrio sustractivos preserva el espesor estructural cuidadosamente diseñado del cubo central.
