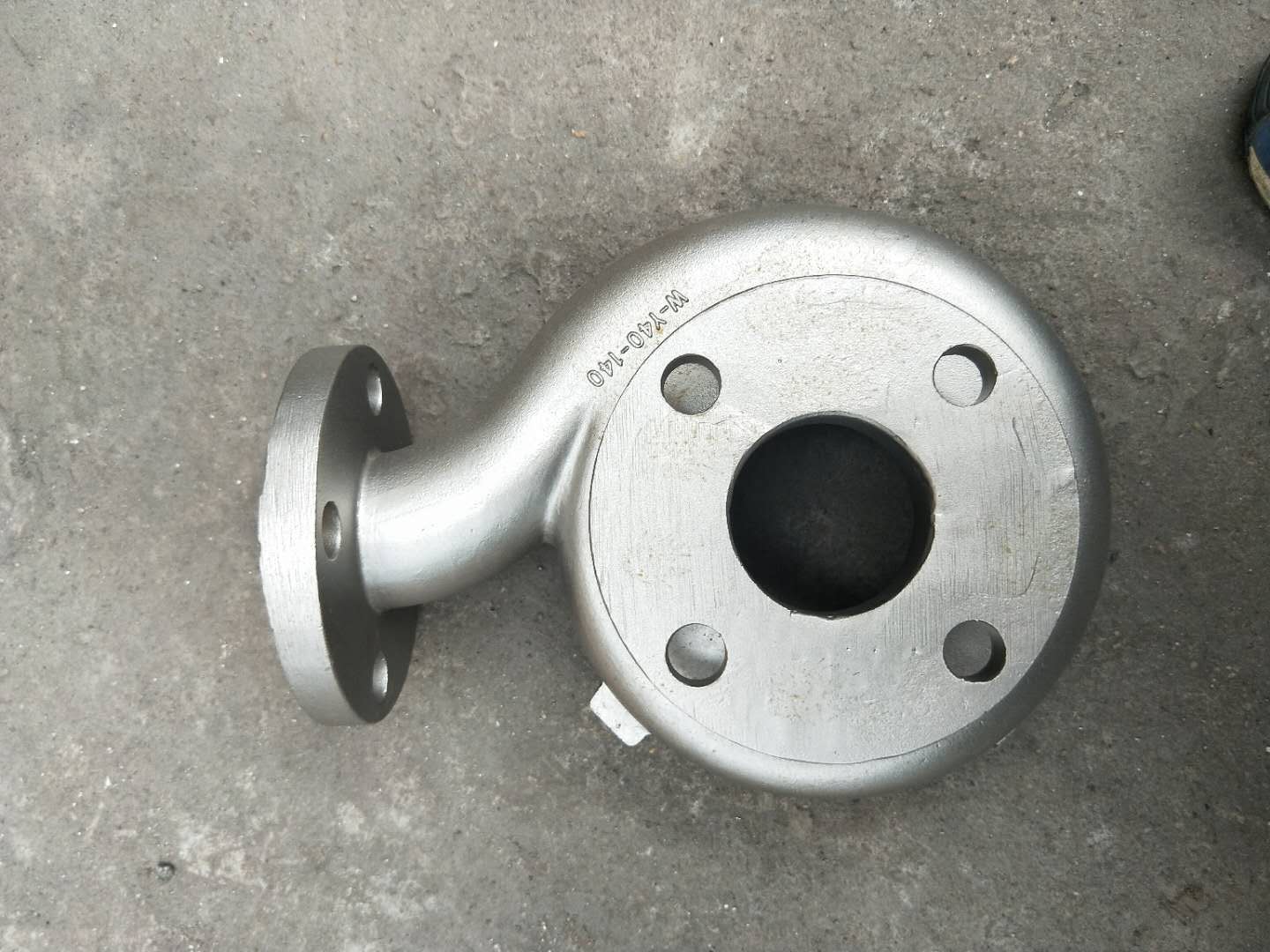

La fundición a la cera perdida crea formas superiores casi netas para sistemas complejos de manejo de fluidos. Las fundiciones utilizan este proceso avanzado para dar forma eficiente a piezas industriales muy complejas. Sin embargo, los defectos menores de fundición en los recipientes que retienen presión plantean riesgos graves. A menudo provocan fallos catastróficos en el campo. Crean importantes riesgos de seguridad y provocan costosos tiempos de inactividad operativa.
Los compradores frecuentemente evalúan a los socios fabricantes estrictamente por el costo unitario. Podría ignorar accidentalmente los rigurosos protocolos de control de calidad necesarios para las aplicaciones de alto rendimiento. Este enfoque limitado compromete la confiabilidad cuando las piezas enfrentan estrés hidráulico intenso. Sus equipos de ingeniería necesitan confianza absoluta en cada componente.
Este artículo ofrece un marco de evaluación estructurado y basado en evidencia. Los ingenieros y gerentes de adquisiciones descubrirán exactamente cómo evaluar los estándares de inspección de proveedores. Aprenderá a verificar la integridad estructural antes de aprobar ejecuciones de producción a gran escala. Cubrimos comprobaciones de superficies, validaciones dimensionales y protocolos de pruebas no destructivos esenciales. La diligencia adecuada garantiza un rendimiento confiable de la bomba en el campo.
El espesor uniforme de la pared de la carcasa no es negociable para mantener los índices de presión y prevenir la fatiga localizada.
Las comprobaciones de superficie y dimensiones (CMM) deben combinarse con pruebas no destructivas (NDT) para descubrir porosidades internas ocultas.
La certificación de materiales mediante espectrometría garantiza el cumplimiento químico de estrictos estándares industriales (p. ej., ASTM, ASME).
Las capacidades de prueba internas de una fundición son un indicador directo de su capacidad para escalar la producción de manera confiable.
Las fallas operativas ocurren rápidamente cuando las carcasas de bombas comprometidas llegan al campo. Las fugas de fluidos presentan peligros ambientales inmediatos en las plantas químicas. Es posible que experimente fuertes caídas de presión durante operaciones críticas de transferencia de fluidos. La contaminación cruzada arruina lotes enteros de productos farmacéuticos o químicos sensibles. En última instancia, las fallas sistémicas cerraron instalaciones de procesamiento enteras. Estas interrupciones dañan la reputación de la marca y detienen por completo la producción.
Las fundiciones defienden el proceso de microfusión por varias buenas razones. Minimiza significativamente los requisitos de mecanizado secundario. Produce excelentes acabados superficiales en geometrías internas complejas. Sin embargo, el proceso sigue siendo vulnerable a defectos físicos inherentes. La contracción ocurre naturalmente cuando el metal líquido se enfría y pasa a un estado sólido. La porosidad del gas a veces atrapa bolsas de aire dentro de las paredes que se solidifican. Los defectos de inclusión ocurren cuando partículas cerámicas extrañas ingresan al molde.
Los proveedores confiables abordan el control de calidad de manera integral. Nunca tratan la inspección como un simple control final. En cambio, integran pruebas rigurosas a lo largo de todo el ciclo de fabricación. La evaluación comienza durante la etapa inicial de creación del patrón de cera. Continúa cuidadosamente durante la fase final de solidificación del metal. Debe exigir este enfoque integrado a la fundición que elija.
La rugosidad de la superficie influye en gran medida en el rendimiento general de la bomba. La eficiencia hidráulica disminuye cuando el fluido encuentra paredes internas rugosas. Los acabados superficiales deficientes también comprometen las superficies críticas de acoplamiento y sellado. Las juntas tóricas y las juntas no logran mantener la compresión adecuada contra metales irregulares. Para una fundición a la cera perdida típica, los ingenieros esperan un Ra (promedio de rugosidad) entre 3,2 y 6,3 micrómetros. Debes verificar estos valores utilizando perfilómetros calibrados.
La inspección visual detecta errores de fabricación obvios en las primeras etapas del proceso. Los inspectores capacitados deben buscar de cerca varias señales de alerta específicas. Los cierres fríos aparecen como líneas visibles donde dos corrientes de metal no lograron fusionarse por completo. Las lágrimas calientes se manifiestan como pequeñas grietas que se forman durante la contracción del metal. Las picaduras en la superficie parecen pequeños cráteres causados por el escape de gas. Las inclusiones de conchas cerámicas aparecen como motas blancas incrustadas obstinadamente en la superficie del metal.
Las inspecciones a simple vista inevitablemente pasan por alto defectos microscópicos de la superficie. Las fundiciones deben utilizar pruebas de líquidos penetrantes (PT) para componentes críticos. Los técnicos aplican un tinte rojo muy visible a la pieza mecanizada. El líquido se filtra lentamente en defectos microscópicos que rompen la superficie. Luego, una solución reveladora extrae el tinte atrapado. Esto expone grietas ocultas antes de que causen fugas catastróficas.
La verificación de la máquina de medición de coordenadas (MMC) proporciona datos dimensionales esenciales. Las CMM modernas mapean geometrías complejas utilizando sondas táctiles de alta precisión. Necesita informes CMM detallados para todas las dimensiones de acoplamiento críticas. Los ajustes de los rodamientos requieren tolerancias extremadamente estrictas para evitar vibraciones mecánicas. Las alineaciones de bridas deben permanecer perfectamente planas para garantizar sellos herméticos del sistema. La concentricidad dicta la suavidad con la que giran los impulsores dentro de la carcasa principal.
El espesor uniforme de la pared de la carcasa mantiene la integridad estructural bajo una intensa presión hidrostática. Las aplicaciones de alta presión castigan severamente las secciones delgadas con el tiempo. A veces se producen cambios de núcleo durante el agresivo proceso de vertido. Este desplazamiento provoca un peligroso adelgazamiento localizado dentro de la cavidad de la voluta. Las finas manchas metálicas se rompen fácilmente cuando los sistemas experimentan picos repentinos de presión.
Los compradores deben establecer expectativas de referencia claras para las tolerancias de fundición. Las tolerancias lineales estándar suelen seguir las directrices ISO 8062 establecidas. Las geometrías internas complejas exigen una atención de ingeniería específica. Las volutas y los canales de fluido a menudo varían ligeramente de las tolerancias externas estándar. Debe documentar claramente estos requisitos únicos en los planos de fabricación.
Tabla 1: Tolerancias estándar comunes de tolerancia lineal (ISO 8062)
Dimensión nominal (mm) | Tolerancia de fundición estándar (CT6) | Expectativa de tolerancia de mecanizado estándar |
|---|---|---|
hasta 10 | ± 0,30 milímetros | ± 0,05 mm |
10 a 50 | ± 0,50 milímetros | ± 0,05 mm |
50 a 100 | ± 0,70 milímetros | ± 0,10 mm |
100 a 200 | ± 1,00 milímetros | ± 0,15 mm |
Los controles de superficie nunca garantizan la seguridad total de las piezas. Los defectos internos habitualmente provocan que los recipientes a presión tengan fugas inesperadas durante el servicio. La porosidad por contracción crea redes microscópicas similares a esponjas en las profundidades del metal. Los huecos de gas forman peligrosas bolsas huecas debajo de la superficie sólida. Estos defectos ocultos debilitan gravemente la capacidad estructural del componente.
Las pruebas radiográficas (rayos X) siguen siendo el estándar de oro para la verificación de solidez. Los rayos X de alta energía penetran el metal sólido para exponer anomalías internas de la fundición. Debe exigir una inspección con rayos X para las zonas de transición de alto estrés. Las áreas donde se encuentran paredes gruesas y delgadas son especialmente vulnerables a la contracción. Las radiografías proporcionan una prueba visual permanente de la salud interna.
Las pruebas ultrasónicas (UT) ofrecen un excelente método de inspección alternativo o complementario. Ondas sonoras de alta frecuencia viajan a través del metal para detectar anomalías en el subsuelo. UT también mide el espesor de la pared de forma no destructiva desde el exterior. Esto confirma la estabilidad del núcleo una vez finalizado todo el proceso de fundición.
Debemos equilibrar la cobertura de inspección exhaustiva con los riesgos operativos potenciales. Una cobertura integral del 100% de END aumenta notablemente los precios unitarios de producción. Es posible que no necesite una cobertura completa para las bombas de agua de baja presión. Sin embargo, un END riguroso es absolutamente obligatorio para las bombas de productos químicos peligrosos. Las aplicaciones de alta presión exigen una certeza interna absoluta para evitar fallas estructurales catastróficas.
La composición química determina directamente la resistencia a la corrosión y la resistencia mecánica general. Las fundiciones dependen en gran medida de la espectrometría de emisión óptica (OES). Los técnicos encienden una pequeña muestra de metal para analizar su composición química exacta. Esto garantiza que la aleación fundida coincida con sus requisitos de ingeniería específicos. El estricto cumplimiento de los materiales es crucial para el acero inoxidable 316, las aleaciones dúplex o el acero al carbono.
Las pruebas de propiedades mecánicas validan sus expectativas de rendimiento físico. Debe solicitar barras de prueba fundidas exactamente del mismo lote de calor. Estas barras se someten a rigurosas pruebas destructivas en un laboratorio controlado. Los técnicos miden la resistencia máxima a la tracción para identificar los puntos de rotura. Prueban el límite elástico para observar los límites de deformación plástica. Las pruebas de elongación confirman que el metal conserva la ductilidad necesaria bajo tensión.
Las certificaciones proporcionan un rastro documental vital para los compradores diligentes. Debe exigir informes de prueba de fábrica (MTR) certificados antes de autorizar el envío. Estos documentos demuestran el cumplimiento de los estrictos estándares industriales ASTM o ASME. La trazabilidad completa de los lotes de calor garantiza que pueda realizar un seguimiento preciso de cada lote. Esto lo protege si surgen problemas de campo varios años después.
Los errores comunes durante el proceso de verificación de materiales incluyen:
Aceptar certificados de materiales genéricos en lugar de informes de pruebas térmicas específicas.
Prueba de barras de metal vertidas desde un cucharón completamente diferente al del lote de producción.
Ignorar las variaciones de dureza localizadas después de los procedimientos de tratamiento térmico posteriores al colado.
No verificar las fechas de calibración de los equipos de espectrometría de la fundición.
Las capacidades de inspección exhaustiva separan a las fundiciones de élite de los proveedores promedio. Necesita un marco de evaluación estructurado durante la etapa de evaluación inicial. Pregunte ampliamente a los posibles socios sobre sus laboratorios internos de control de calidad. Determine si subcontratan END críticos a instalaciones externas de terceros. Las pruebas internas suelen indicar un mejor control del proceso y ciclos de retroalimentación más rápidos.
Los sistemas de gestión de calidad proporcionan marcadores de confianza básicos esenciales. Busque certificaciones ISO 9001 activas como estándar mínimo no negociable. Las aplicaciones de alta presión requieren un cumplimiento estricto de la Directiva de equipos a presión (PED). Los proyectos de petróleo y gas exigen estrictas certificaciones API. Estas credenciales demuestran que la fundición comprende entornos de fabricación altamente regulados.
La fase de creación de prototipos sirve como salvaguarda final antes de comprometerse con el volumen. Debe solicitar informes completos de inspección del primer artículo (FAI) de inmediato. Estos informes deben incluir diseños dimensionales completos y todos los datos de END. Nunca apruebe una producción en volumen sin revisar minuciosamente estos documentos críticos.
Siga estos pasos de evaluación de prototipos:
Defina claramente todos los puntos de inspección críticos en el dibujo de ingeniería inicial.
Revise el informe FAI específicamente para conocer las dimensiones fuera de tolerancia.
Analice las exploraciones de rayos X iniciales para detectar cualquier defecto sistémico o de alimentación.
Autorizar ejecuciones de producción piloto solo después de confirmar el cumplimiento total.
La inspección rigurosa sigue siendo la única forma confiable de validar la integridad estructural. No puede renunciar a pruebas exhaustivas al implementar sistemas de manejo de fluidos industriales. Los huecos internos y los defectos superficiales ocultos provocarán con el tiempo un tiempo de inactividad operativa. La verificación adecuada del material garantiza que la carcasa resista de forma segura entornos altamente corrosivos.
Audite a sus proveedores actuales para verificar sus capacidades de pruebas no destructivas hoy. Solicite informes de pruebas de fábrica actualizados para sus entregas de piezas fundidas más recientes. Póngase en contacto con sus socios de ingeniería para realizar una consulta sobre la fabricación de componentes de alto cumplimiento. Asegúrese de que cada pieza cumpla con sus estándares de rendimiento exactos antes de la instalación final en el campo.
R: Las tolerancias lineales estándar suelen seguir las pautas ISO 8062. La mayoría de las instalaciones de fundición a la cera perdida alcanzan cómodamente los grados de tolerancia CT5 a CT7. Las geometrías complejas pueden experimentar ligeras variaciones dependiendo de las tasas de contracción del metal. Sin embargo, los ingenieros pueden lograr tolerancias mucho más estrictas aplicando mecanizado CNC post-fundido a superficies de contacto críticas.
R: No, no todas las piezas exigen pruebas radiográficas al 100%. Recomendamos encarecidamente los rayos X para aplicaciones de fluidos críticos, de alta presión o tóxicos. Estos escenarios conllevan inmensos riesgos de seguridad. Para las bombas de agua no críticas, las fundiciones suelen recurrir al muestreo estadístico. Este enfoque equilibra eficazmente el tiempo de fabricación con los riesgos operativos aceptables.
R: Las fundiciones utilizan núcleos cerámicos o solubles precisos para formar cavidades internas. Aseguran estos núcleos dentro de herramientas rígidas con patrón de cera. Esto evita movimientos no deseados durante el vertido turbulento del metal. Luego, los técnicos utilizan la medición de espesor ultrasónica post-molde. Esto verifica que las dimensiones finales se ajusten exactamente a las especificaciones de ingeniería.
