Especificar la válvula de compuerta de boca de pozo incorrecta no sólo resulta en un desgaste prematuro. Desencadena riesgos de seguridad catastróficos y millones en tiempo no productivo (TNP). Los equipos de adquisiciones e ingeniería enfrentan una elección crítica durante la etapa de decisión. Deben cerrar la brecha entre los estrictos estándares API 6A (ISO 10423) y las realidades operativas específicas del sitio. Estas duras realidades a menudo incluyen presiones extremas, gases amargos y altos flujos de escombros.
Depender de suposiciones básicas a menudo conduce a fallas peligrosas. Necesita un enfoque riguroso para garantizar la seguridad del sitio. Esta guía proporciona un marco sistemático y centrado en el cumplimiento para evaluar los equipos de control de flujo. Aprenderá cómo evaluar y seleccionar la válvula de compuerta API 6A adecuada para sus necesidades de control de flujo de alta presión. Desglosamos las especificaciones estándar, las opciones de materiales y los pasos esenciales de control de calidad necesarios para una confiabilidad operativa a largo plazo.
Haga coincidir la clase de material con la toxicidad del fluido: la selección entre clases de material (AA a HH) debe alinearse estrictamente con las concentraciones de H2S/CO2 y el cumplimiento de NACE MR0175.
Mecanismos de losa frente a mecanismos de expansión: las compuertas de losa destacan en entornos con muchos desechos, mientras que las compuertas de expansión ofrecen un sellado mecánico superior para requisitos críticos de doble bloqueo y purga.
PSL y PR dictan el control de calidad: el nivel de especificación del producto (PSL 1-4) y el requisito de rendimiento (PR 1-2) determinan el alcance de las pruebas metalúrgicas y la confiabilidad operativa requeridas para su boca de pozo específica.
El mantenimiento dicta la vida útil: Los internos con revestimiento duro y el cumplimiento de las pautas API para el lubricante de válvulas de compuerta no son negociables para extender el ciclo de vida de las piezas de maquinaria petrolera.
Los equipos de adquisiciones a menudo se centran exclusivamente en el gasto de capital inicial (CAPEX). Este enfoque ignora los gastos operativos a largo plazo generados por el mantenimiento, las emisiones fugitivas y el tiempo de inactividad por reemplazo. Pasar por alto estos gastos continuos afecta gravemente la rentabilidad del proyecto. Una válvula más barata suele requerir un mantenimiento constante. También puede fallar prematuramente en condiciones de campo estresantes.
El uso de una válvula para yacimientos petrolíferos con una clasificación inadecuada crea enormes responsabilidades en operaciones de alta presión. Los ingenieros deben anticipar fallas operativas específicas cuando el equipo no cumple con las demandas del campo.
Erosión de molduras: los fluidos abrasivos de alta velocidad eliminan rápidamente las molduras estándar. Esto destruye el mecanismo de sellado.
Falla catastrófica del sello: Las temperaturas nominales incorrectas hacen que los elastómeros se vuelvan quebradizos o se derritan. Esto provoca peligrosas fugas de hidrocarburos.
Agrietamiento por tensión de sulfuro: la exposición al sulfuro de hidrógeno (H2S) rompe inesperadamente los metales que no cumplen con los requisitos.
Una evaluación de adquisiciones exitosa requiere un enfoque equilibrado. Debe garantizar el estricto cumplimiento de API 6A para cada componente. Los plazos de entrega predecibles mantienen los programas de perforación en marcha. Por último, la trazabilidad metalúrgica verificable garantiza la autenticidad del material. Estos tres pilares evitan costosas demoras y fallas en el campo.
La selección de una válvula de compuerta para boca de pozo comienza con la coincidencia de las dimensiones fundamentales con los parámetros específicos del pozo. En este caso, los pequeños errores de cálculo a menudo provocan graves cuellos de botella operativos.
API 6A estandariza los tamaños nominales para garantizar la compatibilidad global. Estos tamaños suelen oscilar entre 1-13/16 pulgadas y 7-1/16 pulgadas. La norma también define clases de presión estrictas. Estas clases comienzan en 2000 psi y se extienden hasta más de 20 000 psi para aplicaciones en aguas ultraprofundas o de alta presión.
Regla de decisión: Siempre diseñe su equipo para la presión máxima anticipada de cierre del cabezal del pozo. También debe tener en cuenta las posibles presiones de estimulación. Las operaciones de fracturación hidráulica (frac) empujan presiones extremas a través de la válvula durante los trabajos de intervención. El diseño para la presión máxima absoluta evita explosiones catastróficas.
La temperatura afecta la expansión del metal y la integridad del sello. API 6A asigna clases de temperatura específicas a entornos operativos. Los entornos varían desde condiciones árticas de -50 °F hasta aplicaciones de alta temperatura de más de 350 °F.
Clase temporal API 6A | Rango de funcionamiento (°F) | Rango de funcionamiento (°C) | Aplicación típica |
|---|---|---|---|
K | -75 a 180 | -60 a 82 | Servicio Ártico Extremo |
L | -50 a 180 | -46 a 82 | Servicio Ártico Estándar |
P | -20 a 180 | -29 a 82 | Condiciones generales de invierno |
S | 0 a 140 | -18 a 60 | Entornos de superficie estándar |
U | 0 a 250 | -18 a 121 | Servicio con calefacción moderada |
V | 35 a 250 | 2 a 121 | Estándar submarino/superficie cálida |
X | 0 a 350 | -18 a 180 | Operaciones de alta temperatura |
Nota de riesgo: Las fluctuaciones extremas de temperatura degradan gravemente los sellos elastoméricos. Los ciclos rápidos de enfriamiento y calentamiento destruyen los materiales no metálicos. Esta degradación requiere evaluaciones específicas de sellos de metal a metal para pozos críticos de alta temperatura. Siempre verifique los límites de rendimiento del sello metálico.
El mecanismo interno dicta cómo la válvula logra un sello confiable. Los ingenieros generalmente eligen entre dos arquitecturas principales según las propiedades del fluido y los requisitos de aislamiento.
Una puerta de losa utiliza un mecanismo de puerta de una sola pieza. Depende de la presión de la línea aguas arriba para forzar la compuerta contra el asiento aguas abajo. Esto crea un sello hermético.
Ideal para: Estas válvulas manejan fluidos abrasivos excepcionalmente bien. Dominan ambientes con alto contenido de desechos. Los operadores prefieren compuertas de losa para el control de flujo estándar en boca de pozo. Priorizan la simplicidad mecánica y la facilidad de mantenimiento. La puerta sólida corta la arena y las partículas sin atascarse.
Una puerta expansible utiliza un diseño de puerta de dos piezas. El mecanismo se expande mecánicamente contra los asientos de aguas arriba y de aguas abajo simultáneamente. Esta acción crea un sello positivo y hermético independientemente de la presión de la línea interna.
Ideal para: esta arquitectura sobresale en escenarios de sellado de baja presión. Funciona perfectamente en múltiples aplicaciones. Los operadores exigen la expansión de puertas para escenarios que requieren estrictamente capacidades mecánicas de doble bloqueo y purga. La expansión positiva garantiza cero fugas incluso con presiones de línea cercanas a cero.
Característica | Válvula de compuerta de losa | Válvula de compuerta expansible |
|---|---|---|
Diseño de puerta | Losa maciza de una sola pieza | Cuña expansible de dos piezas |
Mecanismo de sellado | Línea asistida por presión | Expansión forzada mecánicamente |
Sello de baja presión | Moderado | Excelente |
Tolerancia a los desechos | Alto (corta la arena) | Bajo (los residuos pueden atascar el mecanismo) |
Doble bloqueo y purga | No | Sí |
La integridad estructural depende completamente del método de fabricación y de la metalurgia base. Debe examinar el material de la carrocería para evitar explosiones catastróficas.

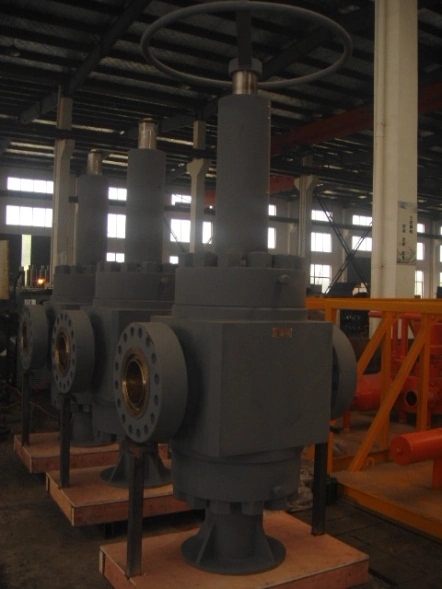

La evaluación del método de construcción constituye la base de cualquier decisión de adquisición. Una válvula de compuerta de acero forjado proporciona una durabilidad inigualable. Los cuerpos forjados, como el acero AISI 4130, ofrecen una integridad estructural superior. Presentan una estructura de grano significativamente más compacta en comparación con las piezas fundidas.
La forja elimina por completo los huecos internos. Esto proporciona cero riesgo de porosidad. Los cuerpos fundidos ocultan ocasionalmente bolsas de aire microscópicas dentro de las paredes metálicas. Estos bolsillos crean puntos débiles. Por lo tanto, los cuerpos forjados siguen siendo obligatorios para entornos de boca de pozo de alta presión que superan los 10 000 psi. Nunca recomendamos cuerpos fundidos para pozos de gas críticos.
API 6A clasifica los metales base en clases de materiales específicas. Debe hacer coincidir estas clases directamente con la química prevista de los fluidos del pozo.
Servicio estándar (AA, BB, CC): estas clases manejan entornos de servicio agradables. Presentan un bajo riesgo de corrosión. Funcionan perfectamente para petróleo crudo estándar y pozos de inyección de agua benigna.
Servicio amargo (DD, EE, FF, HH): estas clases de nivel superior manejan ambientes altamente corrosivos que contienen H2S y CO2. Exigen el estricto cumplimiento de las directrices NACE MR0175/ISO 15156.
Riesgo de implementación: La sustitución de materiales de nivel inferior en entornos de H2S invita al desastre. El sulfuro de hidrógeno ataca agresivamente a los metales que no cumplen con las normas. Este ataque conduce directamente al agrietamiento por tensión del sulfuro. El cuerpo de la válvula puede literalmente romperse bajo presión sin previo aviso. Exija siempre documentación que cumpla con NACE para campos de servicio amargos.
Los componentes internos soportan las condiciones más duras. Gestionar su desgaste prolonga directamente la vida útil general del equipo.
El acabado incluye la puerta, los asientos y la potencia. Debe evaluar la necesidad de aplicar superposiciones resistentes a estas piezas. Las superposiciones de carburo de tungsteno o estelita proporcionan mecanismos de defensa críticos. Resisten el desgaste erosivo a alta velocidad.
Cuando la arena o el apuntalante de fractura fluye a través del orificio, actúa como un chorro de arena. El acero desprotegido se lava en horas. Los adornos de revestimiento duro resisten esta abrasión agresiva. Mantienen intactas las superficies de sellado durante trabajos de intervención pesados.
Muchos operadores creen erróneamente que las válvulas modernas no necesitan mantenimiento. Debemos disipar el mito de una válvula API 6A 'libre de mantenimiento' . La lubricación de rutina sigue siendo un requisito operativo absoluto.
Las pautas API describen estrictos requisitos de engrase de rutina. Los operadores deben seguir diligentemente los programas de lubricación de las cavidades corporales. La inyección de grasa de alta resistencia elimina los residuos dañinos de los bolsillos del asiento. También mantiene la integridad del sello metal con metal. La lubricación adecuada evita el rozamiento mecánico entre la puerta y los asientos. Descuidar este mantenimiento inevitablemente causa que la válvula se atasque en la posición abierta o cerrada.
La compra de equipos de alta presión exige estrictas auditorías de los proveedores. Debes verificar sus procesos de control de calidad antes de firmar las órdenes de compra. Asegúrese de que suministren piezas fiables de maquinaria petrolera..
API 6A define los niveles de especificación del producto para dictar la severidad del control de calidad. Los niveles de PSL rigen el alcance de las pruebas metalúrgicas requeridas.
PSL 1 y 2: Adecuado para entornos estándar de bajo riesgo. Requieren trazabilidad básica del material y pruebas hidrostáticas estándar.
PSL 3 y 4: Requieren examen volumétrico no destructivo (NDE) avanzado. Los fabricantes deben realizar rigurosas pruebas Charpy V-notch.
Lógica de preselección: debe hacer coincidir el PSL con su nivel de riesgo operativo. La elección de PSL 3 o 4 es completamente innegociable para plataformas marinas o pozos de gas de alta presión. Las pruebas adicionales garantizan cero defectos materiales ocultos.
Los requisitos de desempeño validan el diseño de ingeniería mediante pruebas físicas.
PR 1: Implica pruebas de ciclo estándar a temperatura ambiente. Valida la funcionalidad mecánica básica.
PR 2: Implica pruebas ambientales severas. El fabricante cicla la válvula bajo límites extremos de temperatura y presión simultáneamente. Esto demuestra que los sellos se mantendrán durante las fluctuaciones de campo del mundo real.
No acepte promesas verbales de proveedores. Exigir documentación física.
Exija informes de pruebas de materiales (MTR) verificables para todos los componentes que contienen presión.
Solicite tablas de pruebas hidráulicas originales que muestren los tiempos de mantenimiento de la presión.
Verifique que el fabricante tenga una licencia API Monogram activa y actualizada.
Confirme los informes de inspección de terceros para pedidos de PSL 3 y PSL 4.
Seleccionar una válvula API 6A requiere ir mucho más allá de las dimensiones físicas básicas. Debe hacer coincidir rigurosamente la química de los fluidos internos, la dinámica de la presión del pozo y el entorno operativo externo con los estrictos materiales API y las clases de prueba. Pasar por alto el cumplimiento de NACE o subestimar las fluctuaciones de temperatura compromete la seguridad del sitio.
Para garantizar una adquisición exitosa y una integración de campo, siga estos siguientes pasos:
Recopile datos operativos precisos, incluida la presión máxima de cierre, rangos de temperatura extrema y composición completa del fluido.
Determine los niveles de PSL y PR necesarios según el riesgo del sitio y las regulaciones costa afuera.
Solicite una propuesta técnica detallada y conforme a los estándares de fabricantes calificados.
Asegúrese de que la propuesta incluya explícitamente MTR, informes NDE y planos completos del Acuerdo General (GA).
Establezca un estricto programa de mantenimiento para la lubricación durante la instalación.
R: API 6A es estrictamente para equipos de boca de pozo y árboles de Navidad. Maneja fluidos de pozo abrasivos, crudos y de alta presión directamente en el sitio del pozo. API 6D está diseñado para aplicaciones de tuberías posteriores donde los fluidos ya están procesados, limpios y las presiones son generalmente mucho más bajas.
R: Se recomienda encarecidamente (y a menudo se requiere) el acero forjado para presiones nominales de 10 000 psi y superiores. También debe exigirlo en servicios amargos altamente críticos. El acero forjado carece de huecos internos y proporciona una resistencia a la fatiga superior en comparación con las piezas fundidas.
R: Indica que la metalurgia de la válvula, incluidos el cuerpo, el capó y los componentes internos húmedos, está fabricada y tratada térmicamente específicamente. Este estricto tratamiento térmico permite que el metal resista el agrietamiento por tensión por sulfuro (SSC) en ambientes que contienen sulfuro de hidrógeno (H2S) altamente tóxico.
R: La frecuencia depende completamente de los ciclos de actuación y de la abrasividad del fluido. El cumplimiento de las pautas API requiere establecer un programa de mantenimiento preventivo. Debe utilizar lubricantes de gravedad específica aprobados por el OEM para eliminar adecuadamente los residuos y proteger las caras de sellado internas contra la irritación.
