La producción de arena no gestionada crea riesgos extremadamente altos en las operaciones modernas de petróleo y gas. Los sólidos abrasivos fluyen hacia la superficie y causan rápidamente una erosión catastrófica en los equipos. Este ingreso absoluto conduce directamente a tiempo no productivo no planificado (NPT). En última instancia, compromete la longevidad del pozo a largo plazo. Los operadores se enfrentan a una inmensa presión para controlar tempranamente estas partículas destructivas.
Un robusto sistema de filtro de arena sirve para mucho más que un requisito básico de cumplimiento. Actúa como la línea de defensa absolutamente crítica para los activos downstream vulnerables. Estos activos incluyen estranguladores sensibles, válvulas complejas y unidades de separación primaria. La filtración adecuada protege esta infraestructura de una rápida degradación durante las primeras fases de retorno.
Este artículo proporciona un marco objetivo centrado en la ingeniería. Evaluamos y preseleccionamos soluciones de filtración de superficie y boca de pozo basadas en duras realidades operativas. Aprenderá a navegar por la dinámica de fases, las clasificaciones de micrones y los estrictos estándares de cumplimiento. Este conocimiento específico le ayuda a seleccionar el equipo exacto necesario para mantener un flujo óptimo y la seguridad del sitio.
Seleccionar el sistema de filtro de arena adecuado requiere equilibrar la eficiencia de captura del tamaño de partículas con límites de caída de presión aceptables.
Los diferentes entornos de extracción (por ejemplo, pozos horizontales versus verticales) dictan la elección entre sistemas de desarenador ciclónico y filtros de pantalla mecánicos.
El cumplimiento de los estándares de la industria para equipos de boca de pozo API no es negociable para garantizar una contención segura de la presión durante las fases de retorno y prueba.
Los sólidos abrasivos destruyen la infraestructura superficial crítica sin previo aviso. Cuando la arena del yacimiento viaja a altas velocidades, se comporta exactamente como una máquina de chorro de arena industrial. Quita agresivamente el metal de los componentes internos de la válvula. Degrada las paredes de las tuberías de manera constante con el tiempo. Destruye los perfiles embellecedores del estrangulador en cuestión de horas. Estas abrasiones a nivel micro rápidamente se convierten en fallas operativas a nivel macro.
Podría enfrentar reemplazos prematuros de válvulas o experimentar rayaduras peligrosas en las tuberías. Ambos escenarios obligan a cierres inesperados de las instalaciones. Se pierde un valioso tiempo de producción mientras los equipos de campo se apresuran a reemplazar el equipo arruinado. Por lo tanto, identificar el problema a nivel de micras ahorra enormes esfuerzos de reparación posteriores.
Definir el éxito requiere parámetros operativos realistas. Una implementación exitosa no se limita a bloquear la arena. Mantiene sus tasas de flujo objetivo de manera constante. Logra más del 95% de eficiencia de separación para su tamaño de micras objetivo específico. Debe establecer estas métricas de rendimiento de referencia antes de evaluar cualquier hardware físico.
Mejores prácticas: Establezca siempre una línea de base aceptable para el desvío de arena. Trabaje con ingenieros de yacimientos para definir exactamente cuánto material fino pueden manejar de forma segura sus separadores posteriores.
Aquí debemos aplicar una verificación de la realidad basada en la evidencia. Ningún dispositivo atrapa el 100% de las partículas finas sin provocar una restricción severa del flujo. Si obstruyes el flujo por completo, la producción se detiene por completo. El objetivo final implica una mitigación optimizada del riesgo.
No se puede alcanzar la perfección absoluta. Debe gestionar los sólidos hasta un nivel que su equipo posterior pueda tolerar de forma segura. Intentar capturar cada partícula de polvo suele provocar un rápido cegamiento del filtro. Esto fuerza a que se abran las válvulas de derivación, enviando una oleada concentrada de arena directamente a sus instalaciones vulnerables.
Los ingenieros generalmente se basan en dos categorías principales para el manejo de arena superficial. Cada categoría utiliza principios físicos distintos para aislar los sólidos del flujo de producción. Comprender estos mecanismos le garantiza implementar la herramienta adecuada para la dinámica de su fase específica.
Los filtros de pantalla mecánicos utilizan mallas de alambre físicas o pantallas perforadas. Atrapan sólidos directamente cuando el fluido atraviesa la barrera. El fluido se desliza a través de los espacios tejidos, dejando las partículas abrasivas atrapadas en la superficie de la pantalla.
Estas unidades destacan por su filtración precisa a nivel de micras. Funcionan excepcionalmente bien durante aplicaciones formales de pruebas de pozos. Los operadores dependen en gran medida de ellos cuando se enfrentan a tamaños de arena altamente predecibles. Un de doble recipiente filtro de arena para yacimientos petrolíferos permite un funcionamiento continuo e ininterrumpido. Puede aislar y limpiar una cámara mientras la producción activa pasa de forma segura por la otra.
Sin embargo, tienen claras limitaciones operativas. Las pantallas mecánicas siguen siendo muy susceptibles a cegarse o obstruirse rápidamente. Si se produce una oleada repentina de arena, la malla se obstruye instantáneamente. Este escenario requiere diseños de derivación de alta ingeniería para evitar la interrupción total del flujo.
Los sistemas ciclónicos operan según principios físicos completamente diferentes. La fuerza centrífuga impulsa estos sistemas. Utilizan esta fuerza para separar los sólidos más pesados de la corriente de fluido entrante. La mezcla de fluidos gira rápidamente dentro de un cono especialmente diseñado. La arena pesada cae hacia afuera y hacia abajo hacia un bloque acumulador inferior. El líquido limpio sale hacia arriba a través del vórtice superior.
Estas unidades son las mejores para el manejo de grandes volúmenes de líquidos o gases. Dominan la plataforma durante las primeras etapas de retorno. Manejan fácilmente golpes severos e impredecibles. Logran esta separación robusta sin introducir caídas masivas de presión en su sistema.
Su principal limitación implica la captura del tamaño de las partículas. Son significativamente menos efectivos con partículas ultrafinas. También luchan inmensamente con corrientes de petróleo pesado altamente viscosas. El espesor del fluido impide que las fuerzas centrífugas separe la arena de manera efectiva.
Característica | Filtros de pantalla mecánicos | Sistemas desarenadores ciclónicos |
|---|---|---|
Mecanismo de separación | Barrera física (Malla/Screen) | fuerza centrífuga |
Mejor aplicación | Pruebas de pozos, arena fina, flujo predecible | Reflujo temprano, gran volumen y slugging severo |
Caída de presión (ΔP) | Aumenta constantemente a medida que las pantallas se tapan | Generalmente permanece constante |
Tipo de mantenimiento | Desmontaje y lavado manual de mamparas. | Purga/lavado del acumulador |
Limitaciones | Cegamiento rápido, alto trabajo manual. | Mala captura ultrafina, falla en alta viscosidad |
El manejo del flujo multifásico dicta toda su elección de equipo. Las corrientes gaseosas, líquidas y multifásicas se comportan de manera muy diferente bajo presión. El gas se expande rápidamente. Los líquidos tienen un gran impulso cinético. El golpe provoca efectos de martillo agresivos. El equipo de superficie debe coincidir perfectamente con el perfil de fase específico del pozo.
Al integrar equipos de prueba de pozos de gas , los operadores enfrentan desafíos únicos y de alto riesgo. Los contragolpes de gas a alta velocidad transportan arena fina a velocidades casi sónicas. Esta mezcla abrasiva destruye las superficies internas desprotegidas en minutos. Debe seleccionar placas de impacto robustas y partes internas endurecidas para sobrevivir en estos entornos donde predominan los gases.
Debe determinar el tamaño de malla necesario utilizando datos empíricos. Los datos de muestras de núcleos revelan la composición geológica exacta de su formación. El análisis inicial del tamiz de flujo de retorno también proporciona mediciones exactas de partículas. Confías en estos números para especificar el tamaño de tu pantalla.
Debe equilibrar constantemente la precisión de la filtración con los riesgos operativos. Una malla demasiado fina provoca que la pantalla se obstruya rápidamente. Una malla demasiado gruesa deja pasar partículas destructivas.
Error común: especificar una pantalla de 100 micrones a ciegas porque suena protectora. Si la formación produce principalmente arena de 150 micrones, la malla de 100 micrones se tapona instantáneamente. Siempre haga coincidir la malla estrictamente con su informe de análisis de tamiz.
Los pozos horizontales difieren drásticamente de los pozos verticales en cuanto a la producción de arena. La perforación horizontal a menudo cruza múltiples fracturas naturales. Los laterales drenan áreas de embalses mucho más grandes. Movilizan inherentemente más finos de formación hacia la corriente de fluido. La arena de fractura también regresa agresivamente durante largos períodos.
Se ve una producción sostenida de arena durante todo el ciclo de vida del pozo horizontal. Los pozos verticales a menudo solo ven explosiones iniciales de arena antes de su limpieza. Por lo tanto, los pozos horizontales exigen estrategias de gestión de superficie permanentes y resistentes. No se puede depender únicamente de pantallas temporales en el fondo del pozo. Una infraestructura de superficie sólida se vuelve obligatoria.
Las condiciones de alta presión y alta temperatura (HPHT) exigen estándares de fabricación rigurosos. Debe garantizar la integridad del recipiente a presión por encima de todo. Una embarcación comprometida plantea graves riesgos de seguridad para el personal de campo.
Debe seleccionar equipos de boca de pozo API altamente calificados . API 6A dicta estrictos requisitos metalúrgicos y de pruebas de presión. Gobierna directamente el diseño de equipos de boca de pozo y de árbol. Las clases de presión comunes incluyen 5000 psi, 10 000 psi y 15 000 psi. ASME Sección VIII se aplica al cuerpo principal del recipiente a presión.
La selección de materiales es muy importante. Los ambientes con gases ácidos introducen sulfuro de hidrógeno (H2S). El H2S provoca un rápido agrietamiento por tensión de sulfuro en el acero estándar. El cumplimiento de NACE MR0175 garantiza que las aleaciones de acero resistan completamente este agrietamiento mortal.
Evalúe siempre las limitaciones físicas de su sitio al principio de la fase de planificación. Evalúe cuidadosamente la modularidad general de su equipo pesado. Las plataformas de pozos remotos a menudo carecen de cimientos de concreto grandes y planos.

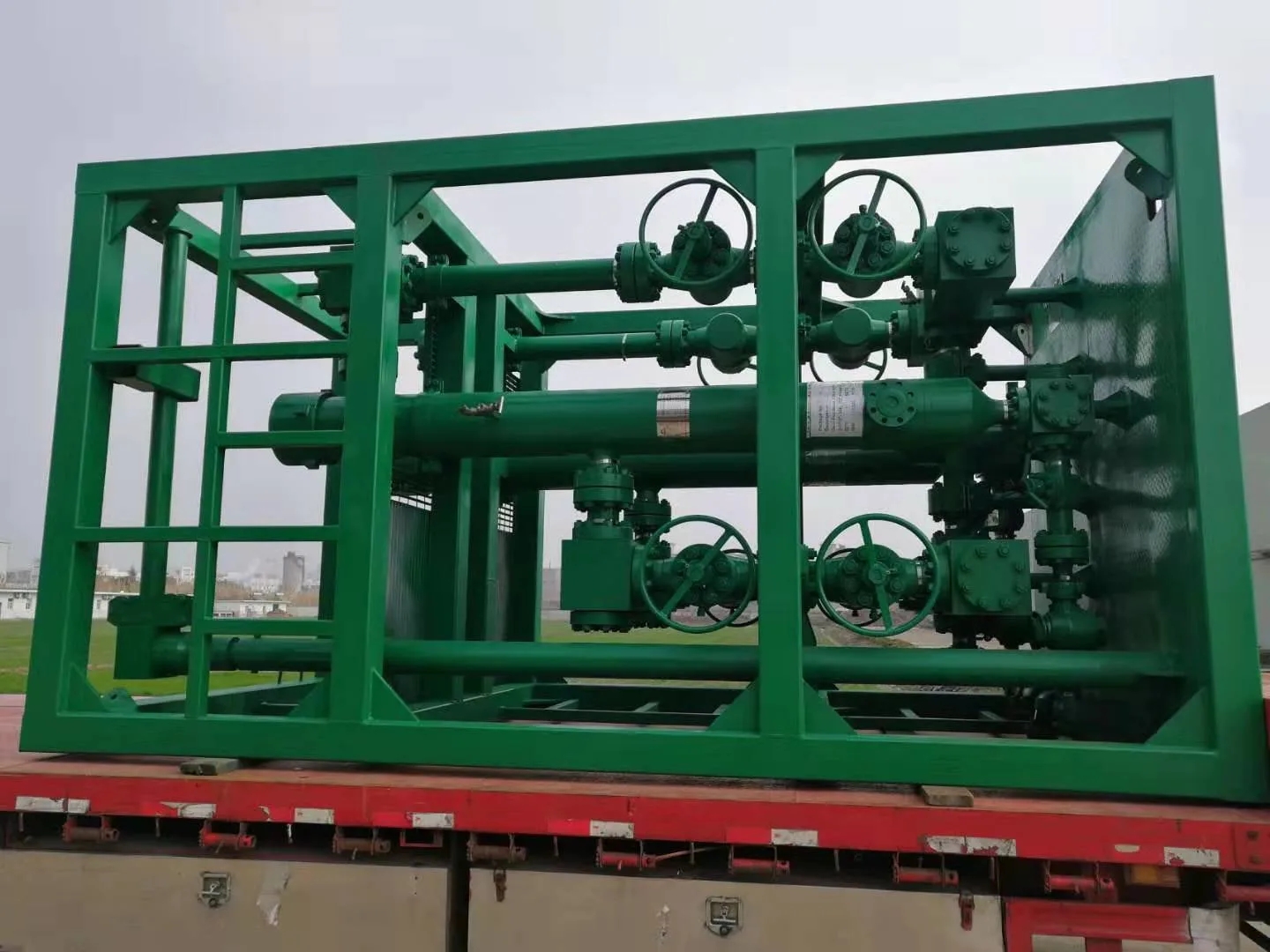

Los sistemas montados sobre patines ofrecen enormes ventajas en este sentido. Un patín empaqueta todas las válvulas, circuitos de derivación y soportes estructurales en un marco de acero. Puede dejar esta maquinaria petrolera modular en el sitio rápidamente. Conectas las líneas de flujo directamente. Este enfoque minimiza la soldadura en campo y acelera drásticamente los tiempos de montaje. Simplifica los procedimientos de montaje para campañas de prueba temporales.
Los filtros mecánicos introducen naturalmente caídas de presión en su línea de flujo. Debe monitorear este ΔP constantemente. Los operadores instalan manómetros diferenciales en los puertos de entrada y salida. Una pantalla mecánica limpia muestra un ΔP mínimo.
A medida que se acumula arena, el ΔP aumenta constantemente. Los picos repentinos indican una obstrucción grave de la pantalla. Debe iniciar el mantenimiento antes de que ocurra una falla estructural en la pantalla. Si ignoras el aumento de presión, la pantalla física colapsa. Una pantalla colapsada libera instantáneamente toda la arena atrapada río abajo, arruinando el colector del estrangulador.
Compare cuidadosamente las horas de trabajo de campo al seleccionar un sistema. Lavar un sistema desarenador requiere un tiempo mínimo. Un operador abre una válvula del acumulador inferior. La arena atrapada cae a un contenedor de contención en minutos. La producción rara vez se detiene.
Por el contrario, abrir y limpiar una unidad mecánica de doble recipiente requiere un trabajo manual intenso. Aíslas una olla. Purgará toda la presión atrapada de forma segura. Desatornillas la pesada tapa de acero. Tiras manualmente de la pantalla interna. Lo limpias a fondo. Reemplazas los sellos de goma. Este proceso lleva horas y expone a las cuadrillas a peligros operativos.
Evalúe la longevidad general del sistema antes de la adquisición. La arena a alta velocidad destruye rápidamente el acero desprotegido. Busque diseños que presenten placas de desgaste de sacrificio.
La mezcla abrasiva entrante llega primero a estas placas. Las placas absorben la energía cinética destructiva de forma segura. Se desgastan con el tiempo por diseño. Los reemplaza fácilmente durante los cambios programados. Los insertos internos reemplazables ahorran un inmenso esfuerzo. Protegen el cuerpo principal del recipiente a presión de sufrir daños permanentes e irreparables.
Seleccionar la unidad correcta requiere un enfoque lógico y estructurado. Siga esta matriz paso a paso para limitar sus opciones de hardware de manera efectiva.
Parámetros de flujo del mapa: defina los caudales máximos esperados para las fases gaseosa y líquida. Identifique su relación anticipada de gas a petróleo (GOR).
Determine los límites de presión: calcule la caída de presión máxima permitida en todo el paquete de superficie. Asegúrese de que esta gota no acabe con el flujo natural del pozo.
Evalúe las limitaciones del sitio: mida la huella física disponible en la plataforma de su pozo. Determine si necesita un patín modular compacto o si tiene espacio para colectores extensos.
Analizar datos de partículas: revise el análisis del tamiz. Decida si necesita la extracción masiva de una unidad ciclónica o la captura de precisión de una pantalla mecánica.
La evaluación de proveedores requiere un escrutinio estricto. Dar prioridad a los fabricantes que ofrecen curvas de rendimiento claras y empíricas. No acepte folletos de marketing genéricos. Exija soporte de campo localizado. Si una pantalla se rompe durante el flujo de retorno, necesita un reemplazo de inmediato. No puede esperar semanas para realizar envíos al extranjero.
Su próxima acción implica solicitar registros de datos específicos. Solicite a los proveedores estudios de casos detallados. Haga coincidir estos estudios con los parámetros exactos de su pozo. Asegúrese de que el proveedor comprenda su profundidad, presión y dinámica específicas del yacimiento.
La gestión óptima de la arena cierra varias brechas operativas críticas. Protege la costosa integridad de sus activos mientras mantiene tasas de producción altamente rentables. Equilibrar estas dos prioridades determina el éxito de su instalación de superficie.
Debe evitar especificar demasiado el tamaño de sus mallas con la misma fuerza con la que evita subdimensionar sus recipientes a presión. Deje que los datos empíricos impulsen sus decisiones finales de ingeniería. Consulte a ingenieros de filtración dedicados al principio de la fase de planificación del pozo. Ejecute modelos avanzados de dinámica de fluidos computacional (CFD) si su dinámica de fase parece demasiado compleja. Considere implementar pruebas piloto a corto plazo antes de comprometerse con la adquisición a gran escala de múltiples pozos.
R: Un sistema desarenador utiliza fuerza centrífuga para sacar los sólidos más pesados de la corriente de fluido. Maneja bien volúmenes elevados y slugging severos. Un filtro mecánico tradicional utiliza una malla de alambre física para atrapar partículas. Los filtros mecánicos ofrecen una captura precisa a nivel de micras pero requieren una limpieza manual frecuente. Los desarenadores simplemente soplan rápidamente la arena acumulada.
R: Usted confía en un análisis de tamiz de la arena de formación producida. Los ingenieros evalúan las muestras de núcleos para encontrar el tamaño de partícula dominante. Usted selecciona una malla de cribado que detiene estas partículas destructivas sin obstruir el flujo de producción diario. Adivinar el tamaño en micras conduce a una rápida obstrucción.
R: Sí. Los filtros mal dimensionados provocan enormes fluctuaciones de presión. Estas caídas de presión distorsionan por completo los datos precisos de las pruebas de flujo. Debe utilizar circuitos de derivación y sistemas de doble potenciómetro con clasificación adecuada. Esto garantiza una dinámica de flujo constante y proporciona lecturas de prueba estables y altamente precisas al separador.
R: API 6A es el estándar más crítico. Gobierna los requisitos metalúrgicos y las pruebas de presión para equipos de boca de pozo y árboles. ASME Sección VIII dicta la construcción segura del propio cuerpo del recipiente a presión. Las operaciones en entornos con gases ácidos también requieren un estricto cumplimiento de NACE MR0175.
